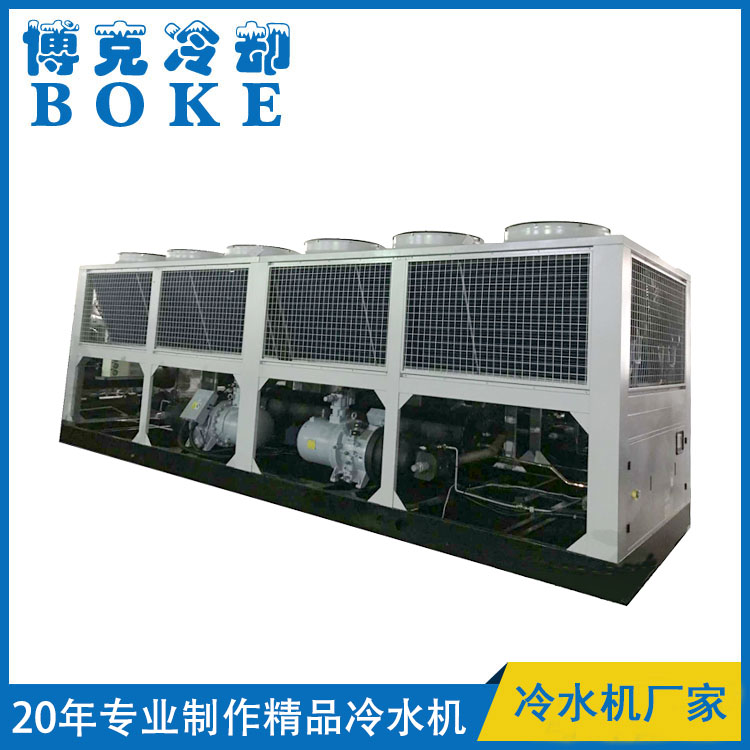

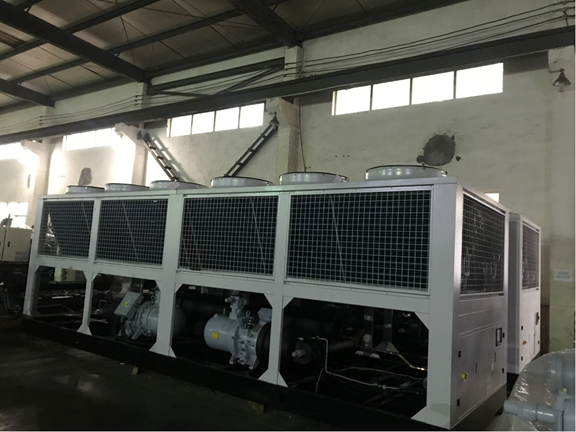

風冷螺桿式冷熱水(熱泵)機組雙機型
【所屬分類】風冷螺桿式冷熱水機組
【制冷能力】180-1650KW 制熱能力196-1792KW
【溫控范圍】40～45℃
【應用領域】商用中央空調領域
【品牌名稱】博克(BOKE)
【生產廠家】寧波北侖博克冷卻設備有限公司
- 產品簡介
- 技術參數
- 服務政策
- 常見問題
核心部件

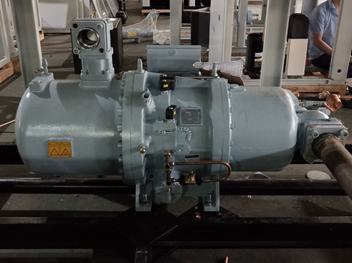

臺灣漢鐘雙螺桿壓縮機：能效比高、運行壽命長達100000h、故障率低、維護簡便

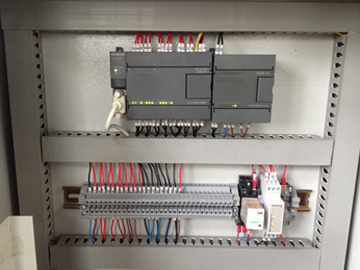

德國西門子PLC控制器：對整機24小時智能精準完美控制，彩色觸摸屏式人機界面，操作簡單
蒸發器采用高效殼管式換熱器，加厚內螺紋紫銅管壁設計；采用進口板材加工，耐壓等級高、換熱效率高、免維護、使用壽命長。

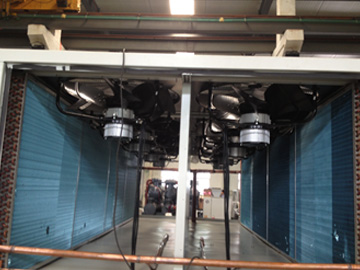

冷凝器采用高效紫銅管+親水鋁翅片式，采用進口板材加工，耐壓等級高、換熱效率高、免維護、使用壽命長。

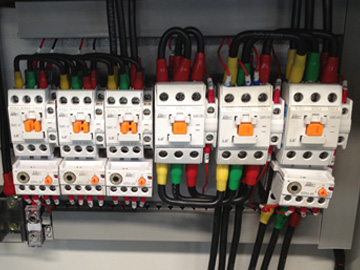

LG/施耐德電器元件：百萬次以上機械壽命，精密制造，性能優越

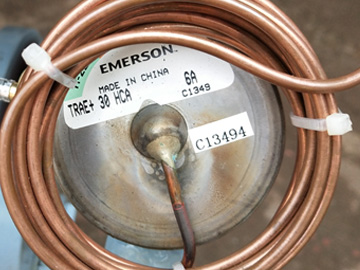

美國艾默生膨脹閥：控制準確，性能可靠，高效節能
細節展示

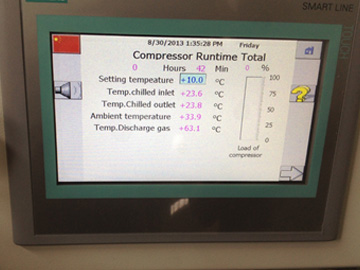

西門子觸摸屏液晶顯示屏人機界面

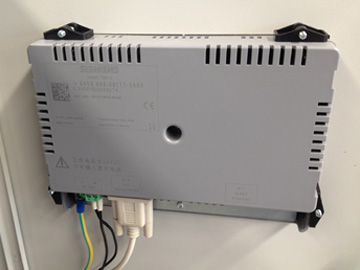

西門子觸摸屏液晶顯示屏背面
機組特點
機組特點：
1）采用國際先進的半封閉5：6非對稱雙螺桿壓縮機，電機、壓縮室一體化，無軸封滲漏現象；
2）壓縮機采用星-三角降壓啟動，避免對電網的沖擊。
3）實現了多段自動控制制冷量調節。
4）換熱器采用進口高效換熱銅管+親水鋁翅片式，換熱效率高。
5）配有液噴系統能有效降低壓縮機油溫，大大提高了機組低溫工況下的效率。
6）進口PLC人機操作界面為液晶觸摸屏，圖形顯示，操作方便，中英文可選。備有RS485國標標準通訊接口，可與DCS系統連接，并可入網整個工廠自控網絡，便于遠程操控與監控。
7）自動檢測出水溫度或回水溫度，通過控制壓縮機容量調節滑閥，自動調節機組的制冷量，運行更加節能高效。
8）自動記錄前20次故障報警點，方便維修人員及時判斷與維修機組。
9）噪音低，震動小，按工業標準設計，適合全年24小時運行。
10）整機運轉部件僅為螺桿軸承，維護成本極低，壽命長。

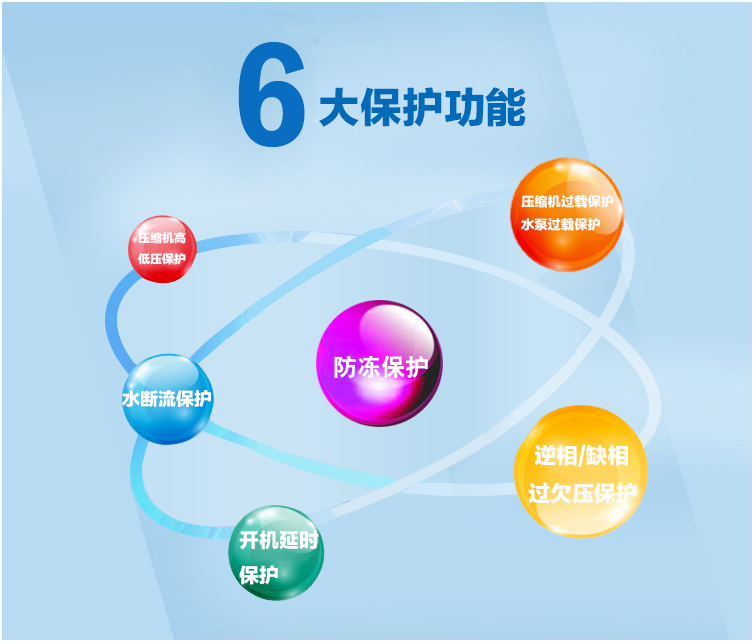

11）機組具備完善的保護系統：壓縮機過載保護、過熱保護、缺油保護、制冷系統高壓、低壓保護、水流不足保護、防凍保護、冷卻水出水溫度過高保護、防頻繁啟動保護、停機防凍保護（預留）、電源缺相、逆相、過欠壓保護。
12）冬季并能根據用戶的需求，配以電輔助加熱系統，有效彌補熱泵技術冬季寒冷地區取暖的不足。
風冷熱泵機組特點
1）風冷熱泵機組屬中小型機組，適用于200-10000平方米的建筑物。
2）空調系統冷熱源合一，更適用于同時具有采暖和制冷需求的用戶，省去了鍋爐房。
3）機組戶外安裝，省去了冷凍機房，節約了建筑投資。
4）風冷熱泵機組的一次能源利用率可達90%，節約了能源消耗，大大降低了用戶成本。
5）無須冷卻塔，同時省去了冷卻水泵和管路，減少了附加設備的投資。
6）風冷系統替代冷卻水系統，更適用于缺水地區。
公司簡介
寧波北侖博克冷卻設備有限公司專業生產180-1650KW制冷量風冷螺桿式冷熱水機組（熱泵），機組高效穩定安全節能簡潔，一次能源利用率可達90%，節約了能源消耗，大大降低了用戶成本。博克整合世界知名供應商資源訂購每個機組部件，機組采用臺灣漢鐘雙螺桿壓縮機和德國西門子控制系統，確保整機質量穩定，是您指得信賴的螺桿式冷熱水機組（熱泵）生產廠家。
博克風冷螺桿式冷熱水機組（熱泵）適用于同時有制冷和采暖需求的客戶，機組無需冷卻塔，無冷卻水消耗，更適用于水資源缺乏的地區。
我們可以根據您的實際需求免費為您設計最適合的制冷方案，并提供一站式服務，讓您省心。免費制冷方案的獲取請咨詢在線客服或來電咨詢，訂購時請務必說明介質溫度要求。
機組型號 BKLS-F | 180.2H | 240.2H | 310.2H | 330.2H | 420.2H | 450.2H | 530.2H | 560.2H | 610.2H | 660.2H | ||||||||||||||
名義制冷量 | KW | 180 | 240 | 310 | 330 | 420 | 450 | 530 | 560 | 610 | 660 | |||||||||||||
104Kcal/h | 15 | 21 | 27 | 28 | 36 | 39 | 46 | 48 | 52 | 57 | ||||||||||||||
名義制熱量 | KW | 196 | 260 | 336 | 358 | 456 | 488 | 576 | 608 | 662 | 716 | |||||||||||||
104Kcal/h | 17 | 22 | 29 | 31 | 39 | 42 | 50 | 52 | 57 | 62 | ||||||||||||||
運行控制方式 | PLC可編程控制器全自動控制 | |||||||||||||||||||||||
電源 | 380V/3N ∽ /50HZ | |||||||||||||||||||||||
整機功率 | KW | 56.9 | 75.3 | 96.6 | 106.2 | 134.8 | 142 | 158.4 | 170.8 | 183.8 | 201.8 | |||||||||||||
整機運轉電流 | A | 99.6 | 131.8 | 169.1 | 185.9 | 235.9 | 248.5 | 277.2 | 298.9 | 321.7 | 353.2 | |||||||||||||
壓縮機 | 型式 | 5-6非對稱半封閉雙螺桿壓縮機 | ||||||||||||||||||||||
啟動類型 | Y-△啟動 | |||||||||||||||||||||||
能量調節 | 0-16.5-33-50-66-83.5-100% | 0-12.5-25-37.5-50-62.5-75-87.5-100% | ||||||||||||||||||||||
制冷功率 | KW | 53.6 | 70.8 | 88.8 | 97.4 | 120.4 | 129 | 145.4 | 152.8 | 168.2 | 183.6 | |||||||||||||
制冷電流 | A | 93.8 | 123.9 | 155.4 | 170.5 | 210.7 | 225.8 | 254.5 | 267.4 | 294.4 | 321.3 | |||||||||||||
制熱功率 | KW | 52.2 | 69 | 86.6 | 95 | 117.4 | 153.8 | 164.8 | 149 | 164 | 179 | |||||||||||||
制熱電流 | A | 91.4 | 120.8 | 151.6 | 166.3 | 205.5 | 269.2 | 288.4 | 260.8 | 287 | 313.3 | |||||||||||||
蒸發器 | 型式 | 臥式殼管干式蒸發器 | ||||||||||||||||||||||
水流量 | m3/h | 31 | 41.3 | 53.4 | 56.8 | 72.3 | 77.5 | 91.2 | 96.4 | 105 | 113.6 | |||||||||||||
配管管徑 | DN | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 200 | |||||||||||||
水壓降 | KPa | 46 | 47 | 49 | 51 | 52 | 52 | 52 | 52 | 54 | 57 | |||||||||||||
冷凝器 | 型式 | 親水鋁箔套高效內螺紋銅管翅片式 | ||||||||||||||||||||||
風量 | m3/h | 68400 | 91200 | 117800 | 125400 | 159600 | 171000 | 201400 | 212800 | 231800 | 250800 | |||||||||||||
冷凝軸流風扇 | 數量 |
| 6 | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 14 | ||||||||||||
單臺功率 | KW | 0.55 | 0.75 | 1.3 | 1.1 | 1.8 | 1.3 | 1.3 | 1.8 | 1.3 | 1.3 | |||||||||||||
制冷劑 | 類型 | R22 | ||||||||||||||||||||||
充注量 | kg | 47 | 63 | 81 | 86 | 110 | 118 | 139 | 146 | 160 | 173 | |||||||||||||
外形尺寸 | 長 | mm | 3800 | 3800 | 4200 | 4400 | 4600 | 5600 | 5600 | 5600 | 6900 | 8000 | ||||||||||||
寬 | mm | 2000 | 2000 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |||||||||||||
高 | mm | 2300 | 2300 | 2300 | 2300 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | |||||||||||||
機組略重 | Kg | 3200 | 3330 | 3850 | 4400 | 4800 | 4950 | 5150 | 5450 | 5750 | 5900 | |||||||||||||
運行重量 | Kg | 3500 | 3700 | 4200 | 4800 | 5300 | 5500 | 5680 | 6000 | 6300 | 6500 | |||||||||||||
機組型號 BKLS-F | 720.2H | 840.2H | 900.2H | 980.2H | 1060.2H | 1100.2H | 1270.2H | 1390.2H | 1480.2H | 1650.2H | |||
名義制冷量 | KW | 720 | 840 | 900 | 980 | 1060 | 1100 | 1270 | 1390 | 1480 | 1650 | ||
104Kcal/h | 62 | 72 | 77 | 84 | 91 | 95 | 109 | 120 | 127 | 142 | |||
名義制熱量 | KW | 782 | 912 | 978 | 1064 | 1152 | 1194 | 1380 | 1510 | 1608 | 1792 | ||
104Kcal/h | 67 | 78 | 84 | 92 | 99 | 103 | 119 | 130 | 138 | 154 | |||
運行控制方式 | PLC可編程控制器全自動控制 | ||||||||||||
電源 | 380V/3N ∽ /50HZ | ||||||||||||
整機功率 | KW | 229.2 | 266 | 283.6 | 308.6 | 333.4 | 342.8 | 396.6 | 431.2 | 468.2 | 511.4 | ||
整機運轉電流 | A | 401.1 | 465.5 | 496.3 | 540.1 | 583.5 | 599.9 | 694.1 | 754.6 | 819.4 | 895 | ||
壓縮機 | 型式 | 5-6非對稱半封閉雙螺桿壓縮機 | |||||||||||
啟動類型 | Y-△啟動 | ||||||||||||
能量調節 | 0-12.5-25-37.5-50-62.5-75-87.5-100% | ||||||||||||
制冷功率 | KW | 204 | 237.2 | 254.8 | 276.2 | 297.4 | 306.8 | 360.6 | 400 | 425 | 468.2 | ||
制冷電流 | A | 357 | 415.1 | 445.9 | 483.4 | 520.5 | 536.9 | 631.1 | 700 | 743.8 | 819.4 | ||
制熱功率 | KW | 199 | 231.2 | 248.4 | 269.2 | 290 | 354.2 | 375.4 | 390 | 414.4 | 456.4 | ||
制熱電流 | A | 348.3 | 404.6 | 434.7 | 471.1 | 507.5 | 619.9 | 657 | 682.5 | 725.2 | 798.7 | ||
蒸發器 | 型式 | 臥式殼管干式蒸發器 | |||||||||||
水流量 | m3/h | 123.9 | 144.6 | 154.9 | 168.7 | 182.4 | 189.3 | 218.6 | 239.2 | 254.7 | 284 | ||
配管管徑 | DN | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 250 | 250 | ||
水壓降 | KPa | 59 | 61 | 65 | 67 | 69 | 71 | 73 | 74 | 76 | 77 | ||
冷凝器 | 型式 | 親水鋁箔套高效內螺紋銅管翅片式 | |||||||||||
風量 | m3/h | 273600 | 319200 | 342000 | 372400 | 402800 | 418000 | 482600 | 528200 | 562400 | 627000 | ||
冷凝軸流風扇 | 數量 |
| 14 | 16 | 16 | 18 | 20 | 20 | 20 | 24 | 24 | 24 | |
單臺功率 | KW | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | ||
制冷劑 | 類型 | R22 | |||||||||||
充注量 | kg | 188 | 220 | 235 | 256 | 277 | 288 | 332 | 364 | 387 | 432 | ||
外形尺寸 | 長 | mm | 8000 | 9000 | 9500 | 10200 | 11000 | 11000 | 11800 | 13200 | 13200 | 13200 | |
寬 | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | ||
高 | mm | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2560 | 2560 | 2560 | 2560 | ||
機組略重 | Kg | 6500 | 7400 | 7800 | 8750 | 9200 | 9500 | 9800 | 10500 | 11500 | 12200 | ||
運行重量 | Kg | 7200 | 8100 | 8600 | 9600 | 10100 | 10500 | 10800 | 11600 | 12700 | 13400 | ||
備注：
1)制冷工況：冷水進水溫度12℃，出水溫度7℃，環境溫度35℃
2)制熱工況：熱水進水溫度40℃，出水溫度45℃，環境干球溫度7℃，濕球溫度6℃
3)名義工況中蒸發器水側污垢系數為0.018m2.℃/kw
4)蒸發器的水側設計承受壓力為1.0MPa
5)除上述規格和要求外，公司可根據客戶要求提供非標產品
